ما هو الحفر الأفقي الموجه؟ دليل شامل لتقنية الحفر بدون حفر خنادق

ما هو الحفر الأفقي الموجه (HDD)؟

الحفر الأفقي الموجه (HDD) هو تقنية لمد الأنابيب تحت الأرض دون حفر خنادق. وببساطة، تتضمن هذه التقنية حفر ثقب صغير في الأرض دون الحاجة إلى حفر السطح، مما يسمح لرأس الحفر بـ«العبور» تحت الأرض على طول مسار محدد مسبقًا، ثم سحب الأنابيب والكابلات وغيرها من طرف إلى آخر.
وإذا ما شُبهت طرق البناء التقليدية التي تعتمد على الحفر المكشوف بجراحة كبرى، فإن الحفر الأفقي الموجه يشبه الجراحة طفيفة التوغل — شق صغير، وتعافي سريع، وتأثير ضئيل على البيئة المحيطة.
نشأت هذه التقنية في مجال حفر آبار النفط، وبدأت بلدي في استخدامها عام 1985. بعد ما يقرب من 40 عامًا من التطوير، توسع نطاق الحفر الأفقي الموجه (HDD) من تطبيق واحد إلى العديد من المجالات مثل إمدادات المياه والصرف الصحي البلدية، والغاز، والطاقة، والاتصالات، والبتروكيماويات.

مبدأ عمل الحفر الأفقي الموجه (HDD)

مبدأ عمل الحفر الأفقي الموجه ليس معقدًا. ويتمثل جوهره في التحكم في أداة الحفر من خلال منصة حفر سطحية لحفر ثقب تحت الأرض على طول مسار محدد مسبقًا. تنقسم العملية بأكملها إلى ثلاث مراحل رئيسية:

1. حفر الثقب التوجيهي

هذه هي الخطوة الأولى في عملية إنشاء الحفر الأفقي الموجه. باستخدام مثقاب توجيهي وبمساعدة أداة توجيه، يقوم عمال البناء بحفر ثقب توجيهي صغير القطر على طول المسار المصمم. يمكن لنظام التوجيه الحصول على معلمات مثل العمق وزاوية الميل وزاوية الاتجاه لمثقاب الحفر في الوقت الفعلي، مما يضمن تحرك المثقاب على طول المسار المحدد مسبقًا. تحدد دقة حفر الثقب التوجيهي بشكل مباشر نجاح أو فشل أعمال البناء اللاحقة.

2. توسيع الثقب

بعد حفر الثقب التوجيهي، يكون قطره عادةً أصغر بكثير من القطر النهائي للأنبوب المراد مدّه. لذلك، يلزم استخدام أداة توسيع لتوسيع الثقب على مراحل من نقطة الخروج إلى نقطة الدخول، بحيث يتم توسيع الثقب تدريجيًا إلى القطر المطلوب. بشكل عام، يجب أن يصل القطر النهائي للثقب إلى 1.3 إلى 1.5 ضعف القطر الخارجي للأنبوب، ثم يتم توسيع الثقب مرحلة تلو الأخرى.

3. سحب الأنبوب

بعد توسيع الثقب إلى الحجم المناسب، يتم توصيل قضيب الحفر، وأداة التوسيع، ووصلة السحب، والأنبوب المراد مدّه بالتسلسل. بدءًا من نقطة الخروج، يتم سحب الأنبوب عائدًا إلى نقطة الدخول مع توسيع حفرة الحفر في الوقت نفسه. ونظرًا لأن حفرة الحفر الموسعة مملوءة بالطين، فإن الأنبوب يظل معلقًا داخل الحفرة، ويقوم الطين بتزييت جدار الأنبوب، مما يقلل من مقاومة السحب ويحمي طبقة الحماية من التآكل للأنبوب. عند هذه النقطة، يكون بناء معبر الحفر الأفقي الاتجاهي قد اكتمل.

المعدات الأساسية للحفر الأفقي الموجه (HDD)

يتضمن نظام الحفر الأفقي الموجه الكامل بشكل أساسي الأجزاء التالية:

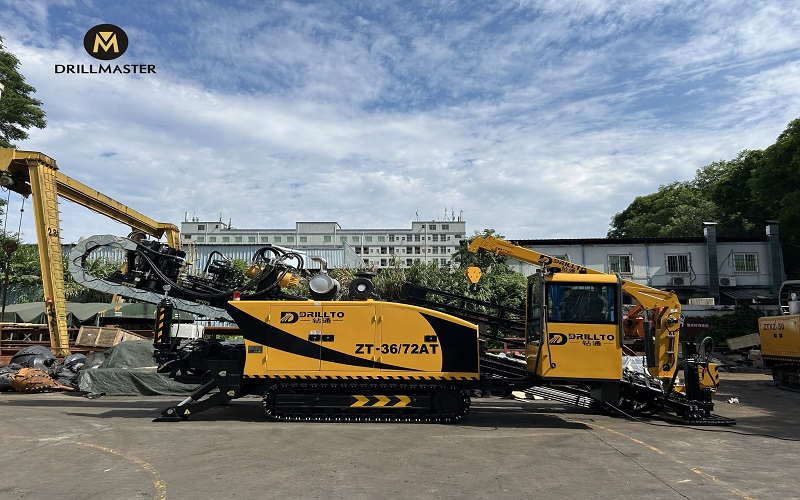

نظام منصة الحفر: يوفر قوة الدفع والسحب والدوران؛ وهو «قلب» عملية البناء.
نظام الطاقة: مضخة هيدروليكية تعمل بمحرك ديزل أو محرك دفع

نظام التوجيه (نظام التحكم في الاتجاه): تضمن المراقبة في الوقت الفعلي لموضع رأس الحفر ووضعه دقة المسار.

نظام طين الحفر: ضخ الطين في البئر لحماية جدران البئر، وتزييتها، وإزالة الحطام.

مجموعة سلسلة الحفر: تشمل لقمة الحفر، والموسع، وأنبوب الحفر، وما إلى ذلك.

مجالات تطبيق الحفر الأفقي الموجه

يتمتع الحفر الأفقي الموجه بمجموعة واسعة من التطبيقات، تغطي تقريبًا جميع السيناريوهات التي تتطلب مد الأنابيب تحت الأرض:
إمدادات المياه والصرف الصحي البلدية: مد أنابيب إمدادات المياه والصرف الصحي
أنابيب الغاز: أنابيب نقل الغاز الطبيعي وغاز الفحم
الطاقة والاتصالات: مد كابلات الطاقة وكابلات الاتصالات الضوئية
الصناعة البتروكيماوية: خطوط أنابيب النفط والغاز الطويلة
عبور المسطحات المائية: عبور الأنهار والبحيرات والمضائق
عبور البنية التحتية للنقل: عبور الطرق السريعة والسكك الحديدية وممرات المطارات

العناصر السبعة الأساسية لمزايا الحفر الأفقي الموجه

بالمقارنة مع طرق الحفر المفتوحة التقليدية، يقدم الحفر الأفقي الموجه (HDD) مزايا كبيرة:
عدم إعاقة حركة المرور: لا يتطلب حفر الطرق، مما يضمن استمرار تدفق حركة المرور دون انقطاع.
حماية البيئة: يحافظ على المساحات الخضراء والنباتات وبنية قاع النهر.
دقة عالية في الإنشاء: يتيح التعديل الدقيق لاتجاه ومدى عمق مد الأنابيب، مع تجاوز العوائق تحت الأرض.
دورة إنشاء قصيرة: وصول سريع إلى الموقع وخروج منه، دون تأثر بالقيود الموسمية.
تكلفة إجمالية منخفضة: يقلل من تكاليف الإصلاح بعد الإنشاء، مما يؤدي إلى انخفاض التكاليف الإجمالية للمشروع.
آمن وموثوق: لا يتطلب أي أعمال تحت الماء أو على السطح، مما يضمن استمرار الملاحة النهرية دون انقطاع.
تأثير اجتماعي ضئيل: لا يعطل الحياة العادية للسكان وعملهم.
في إنشاء خطوط الأنابيب الحضرية، يصل عمق دفن الأنابيب عادةً إلى ما يقل عن ثلاثة أمتار؛ وعند عبور الأنهار، يكون عمق الدفن عادةً من 9 إلى 18 مترًا تحت قاع النهر. ولا يؤثر استخدام الحفر الأفقي الموجه (HDD) في عمليات العبور عمليًّا على البيئة المحيطة.

الحفر الأفقي الموجه مقابل دفع الأنابيب: أيهما تختار؟

في مجال تقنيات الحفر بدون حفر خنادق، يُعد الحفر الأفقي الموجه ودفع الأنابيب من أكثر الطرق شيوعًا. ما هي الاختلافات بينهما؟ وكيف تختار بينهما؟

البعد المقارن	الحفر الأفقي الموجه	دفع الأنابيب
قطر الأنابيب المطبق	بشكل عام، DN1000 وما دونها	الأقطار الكبيرة، وتستخدم بشكل أساسي في شبكات الصرف الصحي ذات الأقطار الكبيرة وأنابيب الضغط
الطول المطبق	العبور لمسافات طويلة (عدة كيلومترات)	المسافات القصيرة إلى المتوسطة (عادةً في حدود 800 متر)
القدرة على التكيف الجيولوجي	مناسب لجميع الطبقات الطبيعية (باستثناء العوائق مثل الحصى والصخور الكبيرة والأوتاد)	مناسب لجميع الطبقات الطبيعية (باستثناء العوائق مثل الحصى والصخور الكبيرة والأوتاد)
خصائص البناء	مسار منحني، يمكنه تجاوز العوائق	الرفع المستقيم في المقام الأول

باختصار: بالنسبة للمشاريع طويلة المسافة وذات القطر الصغير التي تتطلب مسارات منحنية حول العوائق، يُفضل استخدام الحفر الأفقي الموجه؛ أما بالنسبة للمشاريع قصيرة المسافة وذات القطر الكبير التي تتطلب دفع الأنابيب في خط مستقيم، فيُفضل استخدام طريقة دفع الأنابيب. حاليًا، لا توجد سوى حالات استثنائية قليلة جدًّا تم فيها استخدام أنابيب قطرها 56 بوصة بنجاح في معابر الحفر الأفقي الموجه، لكن هذه الحالات نادرة وتتطلب مستويات عالية جدًّا من المعدات والتكنولوجيا. وإذا كانت الظروف الجيولوجية ملائمة، يمكن استخدام الطريقتين معًا.

حالات مشاريع مرجعية

في مجال مشاريع عبور الأنابيب المدفوعة هيدروليكيًا (HDD)، غالبًا ما يُعد تحطيم الأرقام القياسية العالمية قفزة نوعية في مجال التكنولوجيا وقدرات المعدات. في السابق، احتفظ مشروع العبور الذي يبلغ طوله 5.2 كيلومتر في مطار هونغ كونغ الدولي بلقب "أول عبور في العالم" لفترة طويلة — فقد اجتاز هذا المشروع طبقة من الحشو الصخري والجرانيت ومناطق تصدع الصخور على عمق يزيد عن 100 متر في قاع البحر، باستخدام تقنية الحفر التجريبي للثقوب المارة، محطماً ثلاثة أرقام قياسية عالمية ومُثبتاً قدرات الشركات الصينية الإنشائية في ظل ظروف جيولوجية بالغة التعقيد.
ومؤخرًا، في 31 مايو 2026، تم تحطيم هذا الرقم القياسي مرة أخرى.

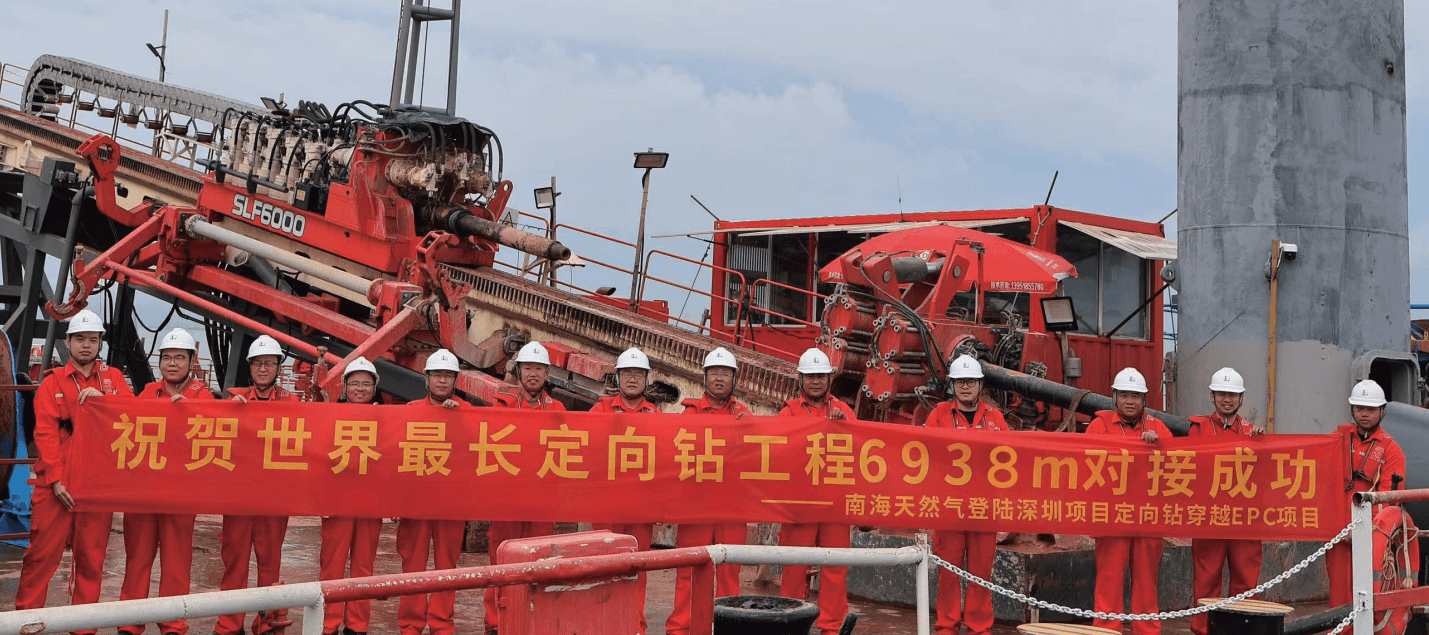

فقد نجح مشروع إنزال الغاز الطبيعي من بحر الصين الجنوبي في شينزين — وهو مشروع رئيسي لإمدادات الطاقة في مقاطعة قوانغدونغ — في إتمام الإلتقاء ثنائي الاتجاه لثقب تجريبي للحفر الموجه بين البر والبحر يبلغ طوله 6,938 مترًا. حققت رؤوس الحفر على كلا الجانبين إرساءً دقيقًا بمستوى السنتيمتر على عمق 110 أمتار تحت قاع البحر، مما يمثل الميلاد الرسمي لأطول مشروع حفر اتجاهي في العالم.
واجه هذا المشروع تحديات عديدة، بما في ذلك الظروف الهيدرولوجية البحرية المعقدة، والتغيرات المتكررة في المد والجزر، والبنية الجيولوجية التي تتناوب فيها الطبقات الصلبة واللينة. يفرض الحفر البحري فائق الطول متطلبات بالغة الصعوبة على دقة التوجيه، واستقرار حفرة البئر، والربط ثنائي الاتجاه. وقد حقق فريق المشروع هذا الإنجاز من خلال ابتكارات تكنولوجية متعددة.
وراء هذه القفزة من 5,200 متر إلى 6,938 متر يكمن التقدم القوي لتكنولوجيا الحفر بدون حفر الخنادق في الصين، التي انتقلت من «متابعة» إلى «ريادة». وهذا لا يثبت فقط نضج الصين التكنولوجي في مجال الحفر الاتجاهي لمسافات طويلة جدًا في البر والبحر، بل يوفر أيضًا نموذجًا تكنولوجيًا قيمًا لمشاريع خطوط الأنابيب البحرية المستقبلية ذات المسافات الأطول والقطر الأكبر.
واليوم، أصبحت تكنولوجيا الحفر الأفقي الاتجاهي الصينية عالمية، حيث تُستخدم على نطاق واسع في البلدان والمناطق الواقعة على طول مبادرة الحزام والطريق، مثل العراق وبنغلاديش.

اتجاهات تطور الصناعة

تنعكس اتجاهات تطور الحفر الأفقي الموجه بشكل رئيسي في الجوانب التالية:
كهربة المعدات: تم تطبيق منصات الحفر الأفقي الموجه (HDD) التي تعمل بالطاقة الكهربائية بنجاح في مشاريع فعلية، حيث تتمتع بمزايا مثل الكفاءة العالية، وتوفير الطاقة، وانخفاض مستوى الضوضاء، وسرعة الاستجابة.
التحديث الذكي: تستمر دقة التحكم في النظام ومستوى الأتمتة في التحسن.
إنجازات في مجال القطر الكبير والمسافات الطويلة: تسجل القدرات التكنولوجية والمعدات أرقامًا قياسية جديدة باستمرار.
توسيع نطاق سيناريوهات التطبيق: من البر إلى البحر، ومن البر إلى البر ومن البر إلى البحر.

يمكن تلخيص تقنية الحفر الأفقي الموجه بدون حفر في جملة واحدة: فهي تتيح مد الأنابيب إلى المواقع المطلوبة دون الحاجة إلى حفر الأرض. من إمدادات المياه والصرف الصحي البلدية إلى نقل النفط والغاز لمسافات طويلة، ومن عبور الأنهار إلى عبور المضائق، تعمل هذه التقنية على تغيير طريقة إنشاء خطوط الأنابيب تحت الأرض. مع التحسين المستمر لكهربة المعدات وذكائها، سيلعب إنشاء خطوط الأنابيب باستخدام الحفر الأفقي الموجه (HDD) دورًا متزايد الأهمية في بناء البنية التحتية في المستقبل.
إذا كنت تخطط لمشروع خط أنابيب، فقد ترغب في التعرف على إنشاء خطوط العبور باستخدام الحفر الأفقي الموجه (HDD) — فقد يكون خيارًا أكثر كفاءة واقتصادية وصديقًا للبيئة مقارنة بالحفر التقليدي.
